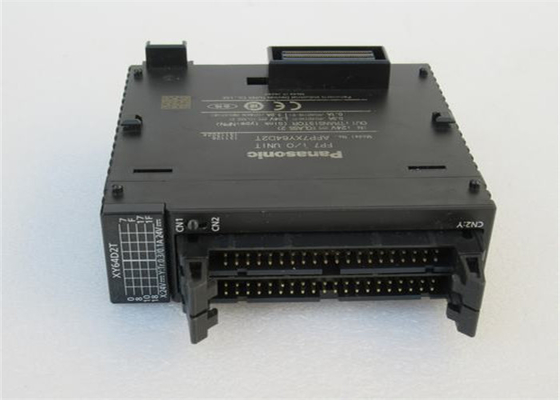

AFP7XY64D2T 24 V DC 2.7 MA PLC 8.2 KOhm Programmable Logic Controller Panasonic
Product Details:
| Place of Origin: | Japan |
| Brand Name: | Panasonic |
| Certification: | CE |
| Model Number: | AFP7XY64D2T |
Payment & Shipping Terms:
| Minimum Order Quantity: | 1 |
|---|---|
| Price: | Contact |
| Packaging Details: | NEW AND ORIGINAL |
| Delivery Time: | 3-5DAYS |
| Payment Terms: | T/T, Western Unionm,PAYPAL |
| Supply Ability: | 1000 |
|
Detail Information |
|||
| Brand: | Panasonic | Model Number: | AFP7XY64D2T |
|---|---|---|---|
| Country Of Origin: | Japan | Type: | PLC Programmable Logic Controller |
| Number Of Outputs And Type: | 16 - Pulse (4), PWM (4), Solid State (8) | Expandable: | 3 Modules Max |
| Voltage - Supply: | 24VDC | Operating Temperature: | 0°C ~ 55°C |
| Highlight: | ethernet plc controllers,industrial automation using plc |
||
Product Description
24 V DC 2.7 mA PLC 8.2 kOhm Programmable Logic Controller AFP7XY64D2T Panasonic
1. AFP7XY64D2T Description
2. AFP7XY64D2T Features
- •
Ultra-High Resolution Encoder: Equipped with a 24-bit absolute encoder (17-bit incremental), enabling extremely precise position control, minimal cogging, and smooth rotation at very low speeds. - •
High-Speed & High-Response: Optimized electromagnetic design allows for high-speed rotation and rapid acceleration/deceleration, significantly reducing cycle times in automated machinery. - •
Advanced Vibration Suppression: Features Panasonic's proprietary real-time auto-tuning and advanced vibration suppression control algorithms, which minimize machine resonance and reduce settling time for higher accuracy. - •
Compact and Lightweight Design: The slim and short body saves valuable space in machinery, allowing for more compact machine design and easier installation. - •
High Environmental Durability: Features a high IP rating (IP67 for the motor body), making it resistant to dust and oil sprays, ensuring reliable operation in harsh industrial environments. - •
Comprehensive Safety Functions: Supports safety features such as Safe Torque Off (STO) when used with an A6 drive, helping the overall machine comply with international safety standards.
3.AFP7XY64D2T Material & Application
- •
Material & Construction: - •
Frame/Housing: Durable aluminum alloy for excellent heat dissipation and corrosion resistance. - •
Shaft: High-strength steel, precision machined to handle high loads. - •
Windings: Class B (130°C) or higher insulation system with high-purity copper windings. - •
Feedback Device: 24-bit high-resolution absolute encoder. - •
Seals: High-quality seals for IP67 protection.
- •
- •
Primary Application: This servo motor is designed for applications requiring high speed, precision, and reliability. - •
High-speed Industrial Robots (e.g., SCARA, Delta robots) - •
Precision Assembly and Inspection Equipment - •
Semiconductor and Electronic Component Manufacturing Machinery - •
Packaging and Labeling Machines - •
CNC Tooling and High-Speed Positioning Stages
- •
4.AFP7XY64D2T Key Specifications
EN/IEC規格
| 項目 | 内容 |
|---|---|
| 商品CE表示 | ○ 注)ケーブルや増設メモリには,単品では適用規格の対象外であるため,商品にはCEマーキングを表示していません.PLC本体とのセット状態で,適用指令に適合しています. |
| 低電圧指令適用規格 | 対象外 |
| EMC指令適用規格 | EN61131-2 |
外国規格
| 項目 | 内容 |
|---|---|
| UL登録品 (Listed) | ファイルNo.:E96300 規格No.:UL 61010-2-201 |
| CSA承認品 (Certified) | ファイルNo.:E96300(C-UL) 規格No.:CAN/CSA-C22.2 No.61010-2-201 |
入力仕様
| 項目 | 内容 |
|---|---|
| 絶縁方式 | フォトカプラ絶縁 |
| 定格入力電圧 | 24V DC |
| 定格入力電流 | 2.7mA |
| インピーダンス | 8.2kΩ |
| 最小ON電圧/最小ON電流 | 19.2V/2.5mA |
| 最大OFF電圧/最大OFF電流 | 5V/1.5mA |
| 応答時間:OFF→ON | 0.2ms以下 (注):入力時定数切替機能により変更可能 |
| 応答時間:ON→OFF | 0.2ms以下 (注):入力時定数切替機能により変更可能 |
| コモン方式 | 32点/1コモン |
| 動作表示 | 32点LED表示(ON時点灯,SW切替) |
| 外部接続方式 | コネクタ接続(MIL規格準拠40P 1個使用) |
出力仕様
| 項目 | 内容 |
|---|---|
| 絶縁方式 | フォトカプラ絶縁 |
| 定格制御容量 | - |
| 最小負荷 | - |
| 出力形式 | オープンコレクタ |
| 定格負荷電圧 | 5～24V DC |
| 負荷電圧許容範囲 | 4.75～26.4V DC |
| 最大負荷電流:0.3A仕様 (Y0-7) | 0.3A(20.4～26.4V DC),30mA(4.75V DC) |
| 最大負荷電流:0.1A仕様 (上記以外) | 0.1A(20.4～26.4V DC),15mA(4.75V DC) |
| コモン制限 | 3.2A/1コモン |
| 最大突入電流 | 0.6A |
| OFF時漏洩電流 | 1μA以下 |
| ON時最大電圧降下 | 0.5V以下 |
| 応答時間:OFF→ON | 0.1ms以下(負荷電流2mA以上) |
| 応答時間:ON→OFF | 0.3ms以下(負荷電流2mA以上) |
| 寿命:機械的寿命 | - |
| 寿命:電気的寿命 | - |
| 外部供給電源:電圧 | 4.75～26.4V DC |
| 外部供給電源:電流(24V時) | 70mA |
| サージキラー | ツェナーダイオード |
| リレーソケット | - |
| 短絡保護 | - |
| コモン方式 | 32点/1コモン |
| 動作表示 | 32点LED表示(ON時点灯,SW切替) |
| 外部接続方式 | コネクタ接続(MIL規格準拠40P 2個使用) |
一般共通仕様
| 項目 | 内容 |
|---|---|
| 使用周囲温度 | 0～+55℃,保存時:−40～+70℃ |
| 使用周囲湿度 | 10～95%RH(at 25℃ 結露なきこと),保存時:10～95%RH(at 25℃ 結露なきこと) |
| 耐振動 | 5～8.4Hz 片振幅 3.5mm 1掃引/1分間(IEC61131-2),8.4～150Hz 定加速度 9.8m/s2 10回掃引(1オクターブ/min)(IEC6111-2) |
| 耐衝撃 | 147m/s2以上 X, Y, Z各方向3回(IEC61131-2) |
| 耐ノイズ性 | 1,000V[P-P] パルス幅 50ns,1μs(ノイズシミュレータ法による) |
| 使用雰囲気 | 腐食性ガスがないこと.塵埃がひどくないこと. |
一般個別仕様
| 項目 | 内容 |
|---|---|
| 定格電圧範囲 | - |
| 消費電流 | 55mA以下 |
| 本体質量 | 約115g |
| 付属品 | バラ線コネクタセット:1セット(AWG22,24) |
